304不锈钢多孔定位法兰盘加工

【零件介绍】本产品为304不锈钢多孔定位法兰盘加工件，结构包含外圆、中心孔、环形安装孔、沉孔台阶、端面槽纹和倒角，适用于设备定位、夹具连接、传动端面安装、检测治具和维修替换件。

产品摘要：这款多孔定位法兰盘用于需要多孔连接、端面贴合和中心孔定位的场景，孔距一致性、端面平面度、内外圆同轴度、沉孔深度和孔口毛刺是重点。特色工艺包含CNC车削外圆端面、铣钻环形孔位、沉孔加工、倒角去毛刺和清洗包装；服务承诺是小批量不锈钢加工也保护图纸，出货前复核关键尺寸和装配手感。

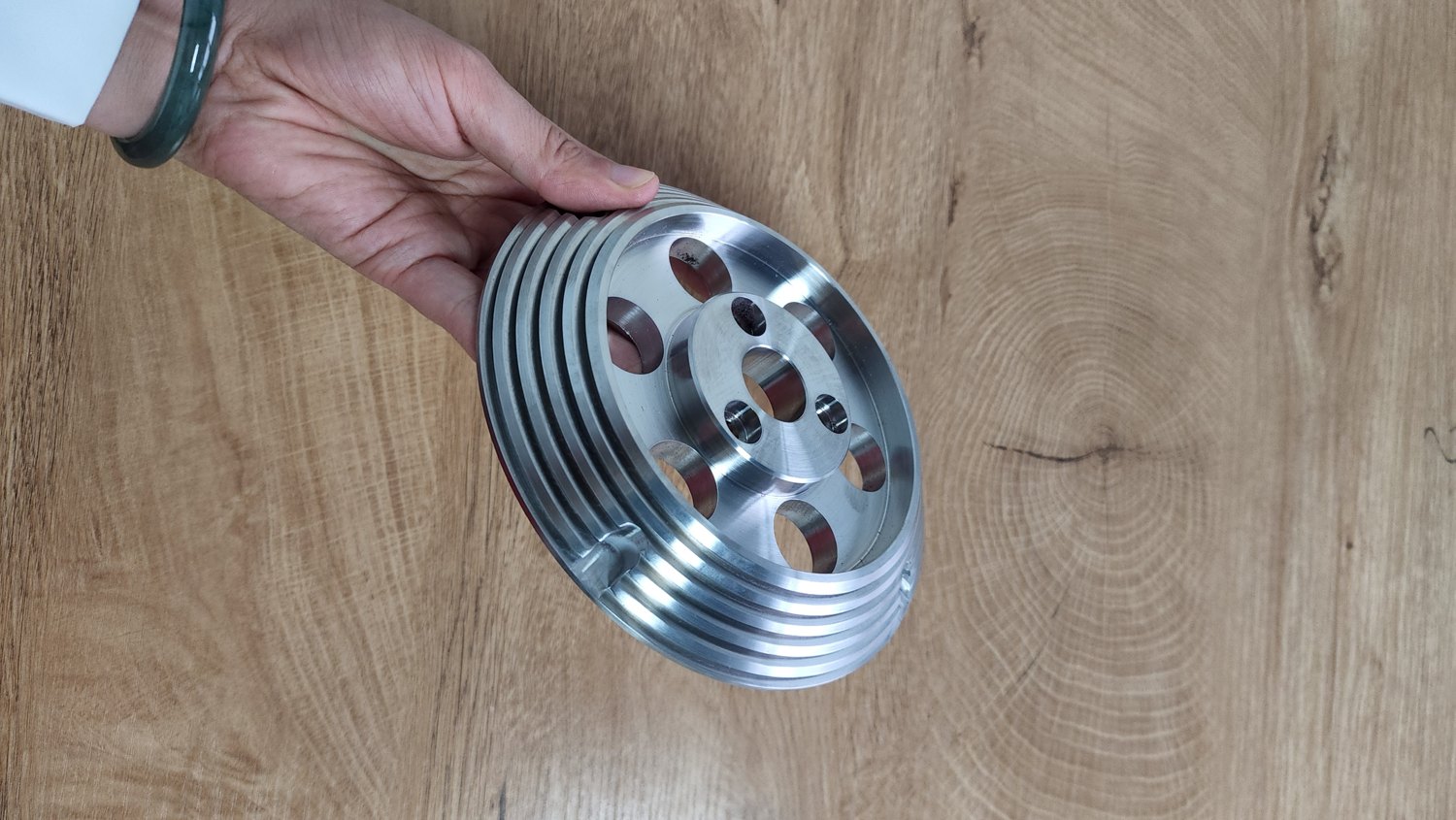

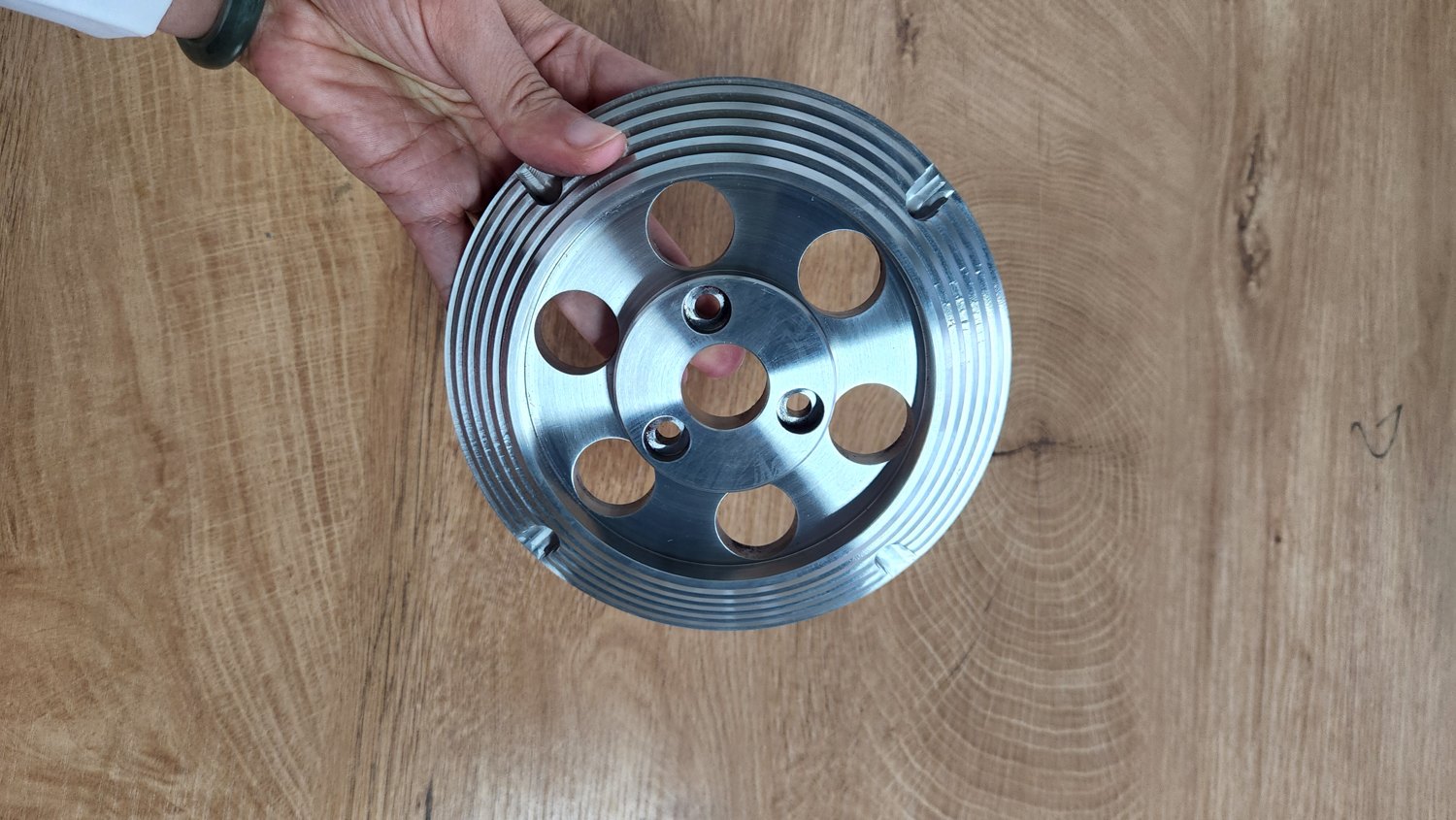

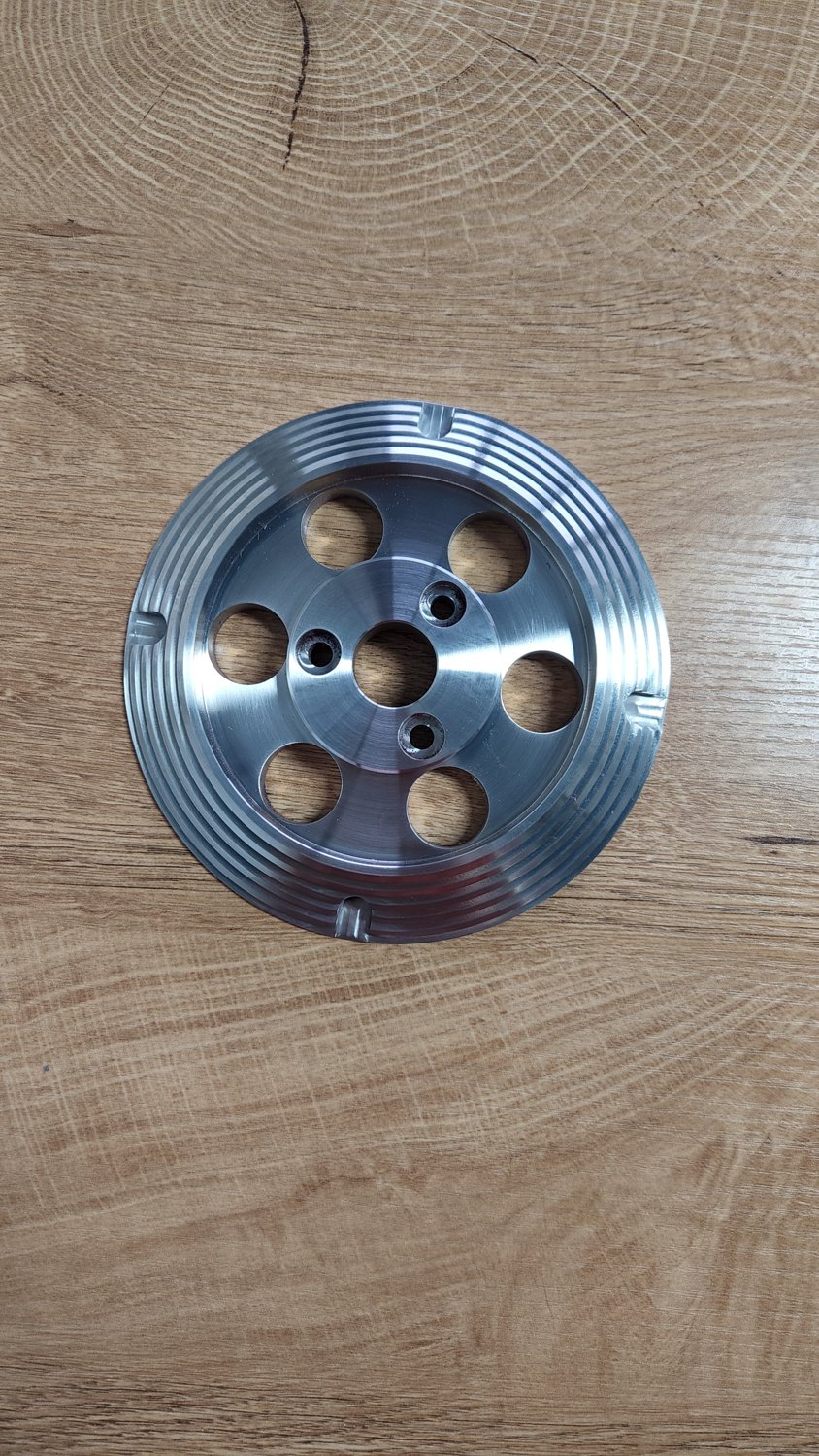

【多角度实拍】

【特色工艺】

工艺路线为304不锈钢备料 → CNC车削外圆、端面和中心孔 → 铣钻环形孔位与沉孔 → 加工外圆槽纹和倒角 → 去毛刺清洗 → 孔距、端面、内外圆和外观检测 → 防磕碰包装。加工中会重点控制孔位分布、同轴度、端面跳动、孔口毛刺和表面划伤。

【加工能力】

加工工艺：CNC车削、CNC铣削、车铣复合、钻孔、沉孔、倒角、去毛刺、钝化和精密清洗。

加工材料：304不锈钢、316L不锈钢、303不锈钢、17-4PH不锈钢和双相不锈钢等。

服务范围：不锈钢法兰盘加工、不锈钢多孔圆盘加工、不锈钢定位盘加工、不锈钢CNC加工、不锈钢车削加工和不锈钢小批量加工。

加工精度：常规精度可按图纸控制，中心孔、孔距、端面、沉孔深度和同轴度可重点检测。

【服务流程与承诺】

1. 图纸评审：收到 STEP、DWG、PDF、SolidWorks 或样件照片后，先确认材料、结构、公差、孔位基准和加工风险。2. 清晰报价：报价会说明材料、数量、工艺、检测要求、表面处理和预计交期。3. 过程控制：加工中重点控制中心孔、环形孔位、端面、沉孔、毛刺和外观划伤，关键尺寸按图纸复核。4. 检测出货：出货前检查关键尺寸、孔位配合和外观，包装时保护端面、孔口和精加工表面。5. 售后响应：图纸保密，如因加工质量影响装配，支持返修、重做或协商处理。

【如何下单】

第一步 · 发送图纸或样件
支持 STEP、DWG、PDF、SolidWorks、IGES 等格式，也可以先发照片沟通结构。

第二步 · 说明需求
请注明材料、数量、公差、表面处理、使用场景和交期，信息越完整报价越快。

第三步 · 工程师评审
评估装夹方式、刀具路径、加工顺序、检测方式和成本优化空间。

第四步 · 加工交付
确认订单后安排生产，关键尺寸检测后包装发货。

【常见文件 QA】

Q：这种多孔法兰盘可以只做几件吗？
A：可以，支持单件打样、小批量试制、维修替换和后续补单。

Q：环形孔位怎么保证一致？
A：会按图纸基准编程加工，关键孔距可用量具或检具复核。

Q：只有样品没有图纸能不能做？
A：可以先看样品或照片评估，正式加工前建议测绘关键尺寸、公差和材料。

Q：不锈钢法兰盘可以做表面处理吗？
A：可以按用途评估钝化、拉丝、抛光、清洗防护等，配合面需提前说明。
