6061铝合金薄型安装座小批量加工

薄型铝合金安装座同时包含厚度差、小螺纹孔与短圆端孔。小批量非标零件加工应先核对完整尺寸链，再确定支撑与孔加工顺序；孔深存在疑问时先确认图纸，不直接投产。

基本介绍

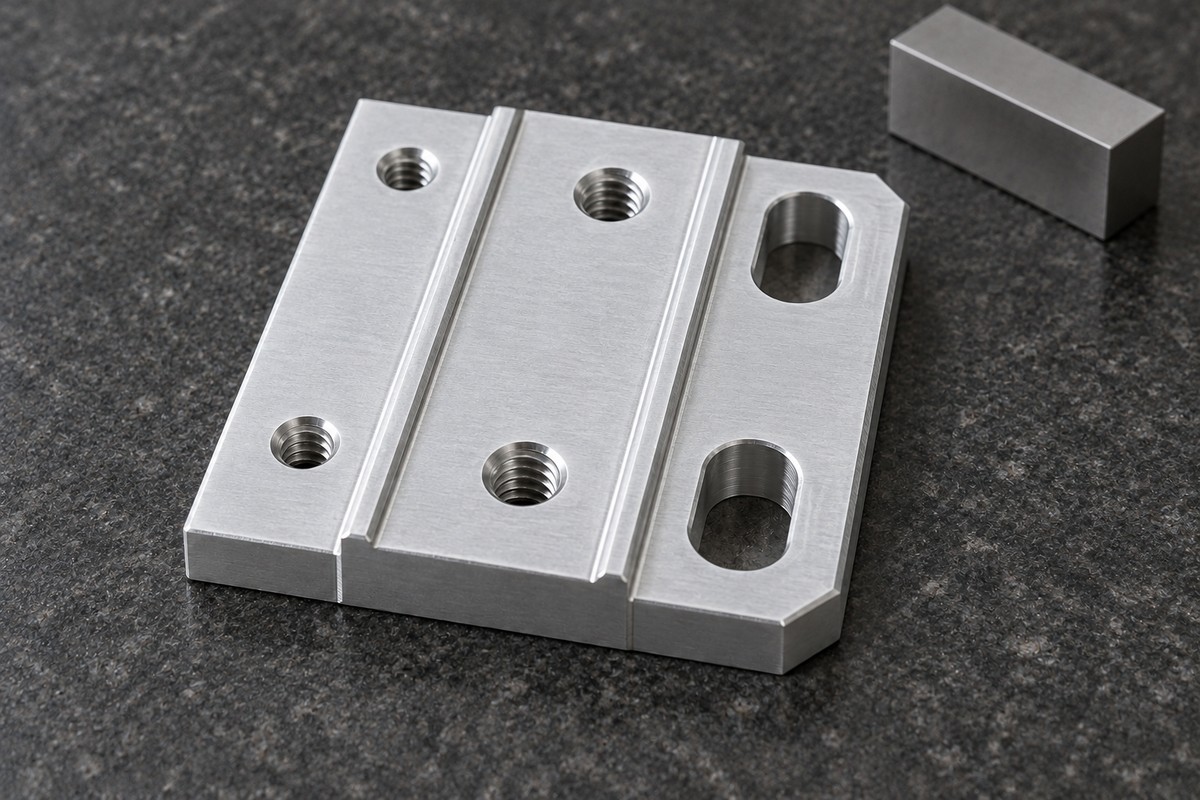

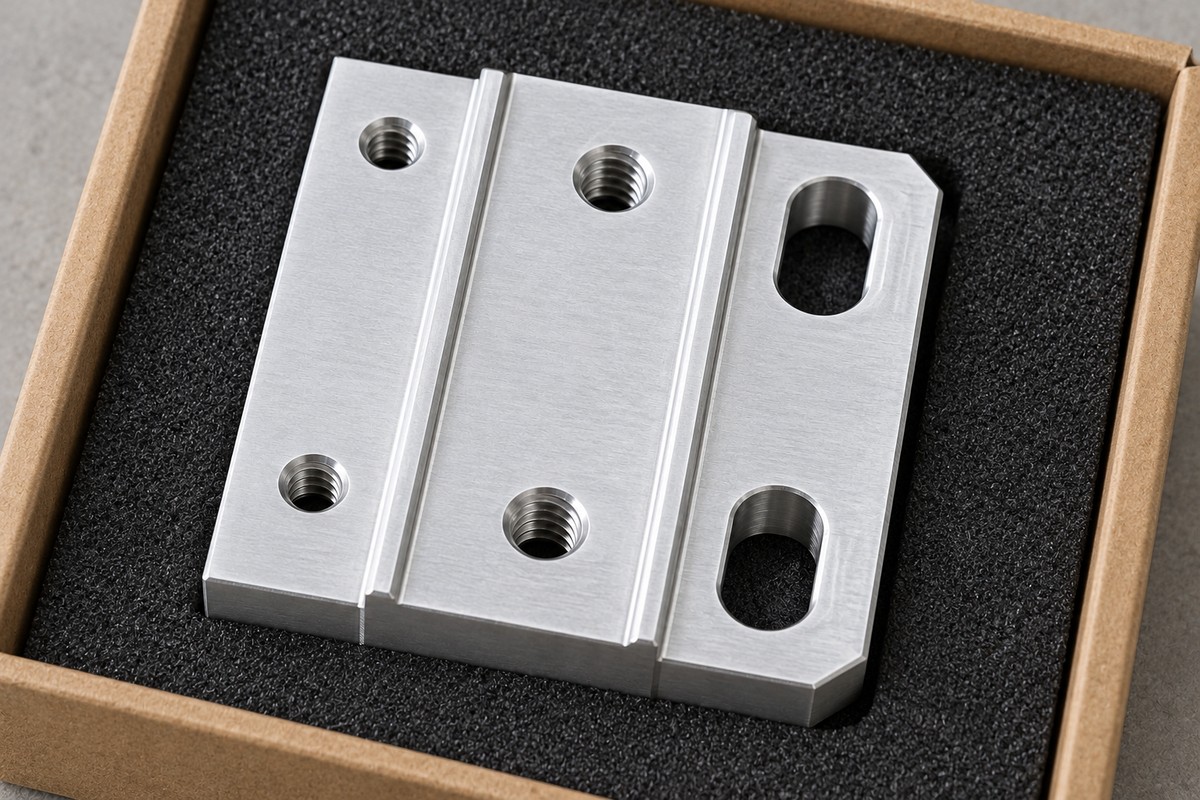

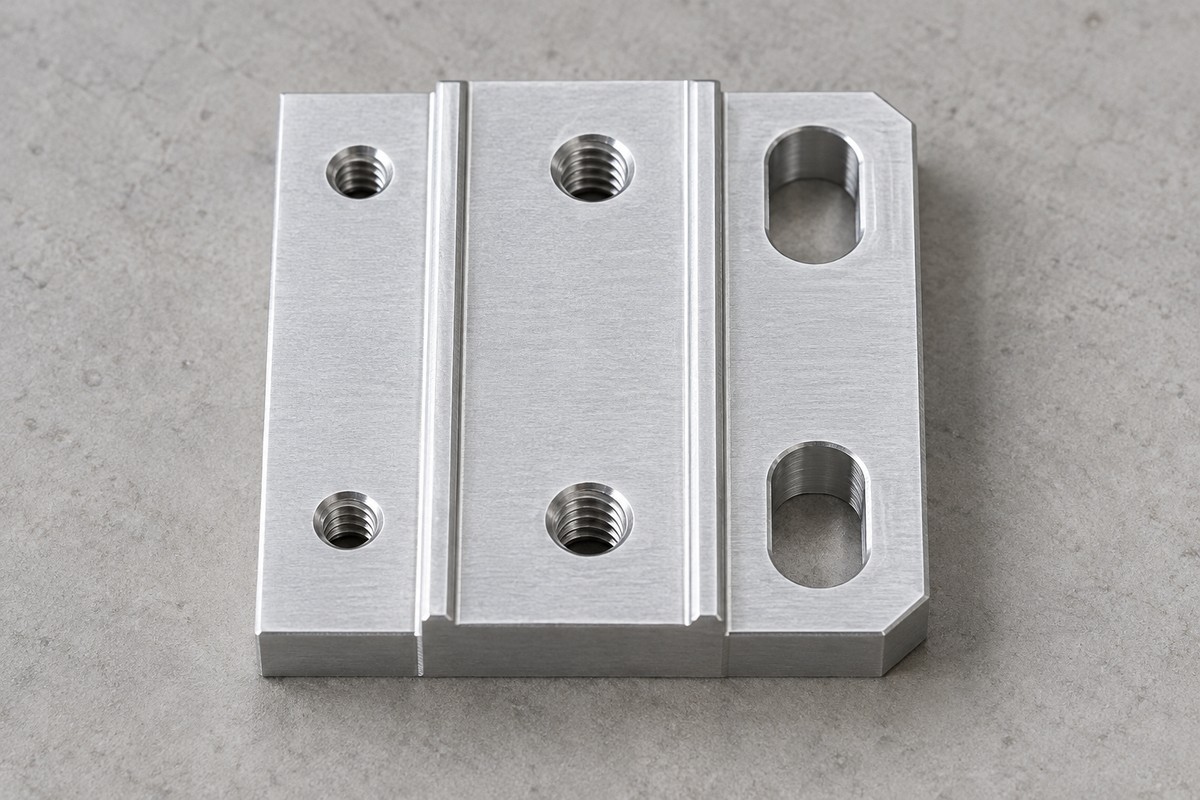

本例安装座材料栏标注铝合金6061，表面要求为无、去皮本色。正面分区带局部厚度差，设有两组小螺纹孔和两个短圆端孔。配图为依据图纸生成的结构示意，不是实物交货照片。

图纸数据与来源

内部来源为安装座二维加工图：外形宽20毫米、高22毫米，总厚度标注4毫米；小孔含M2与M2.5螺纹，圆端孔宽度标注3.8毫米。图中部分钻孔、螺纹深度与局部厚度之间的关系需要进一步核对，不能仅凭当前视图直接确定加工深度。以上为图纸信息，不是实测数据。

加工工艺

先确认图纸版本、局部剖面和孔深定义，再选择稳定支撑的装夹方式。可先形成基准和厚度分区，随后加工圆端孔及小螺纹孔，分区去毛刺并复核。实际刀具、进给和工序顺序应由设备条件与试加工结果确定，不在资料未齐时设定固定参数。

适用场景与边界

适用于图示安装座及结构相近的小型安装件评审。是否用于特定半导体设备、是否需要洁净清洗或额外表面处理，均应另行确认，不能由图纸存放目录推定。

质量检测要点

复核外形、局部厚度、孔位置、圆端孔轮廓与螺纹配合，单独检查孔口毛刺和薄区变形。量具和检验方法按确认公差选取；对于待澄清深度，应先更新图纸再形成验收项目。

服务流程与承诺

小批量非标零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
