光学设备精密镜筒零件加工

【产品介绍】
本产品为光学设备精密镜筒零件，适用于工业相机镜头模组、视觉检测设备、显微成像结构、激光测量设备、光学实验平台、传感器安装模组和精密调焦机构。零件可根据客户图纸采用 6061/7075 铝合金、304/316L 不锈钢、黄铜、PEEK 等材料加工，常见结构包括镜筒主体、镜头转接环、调焦筒、压圈、隔圈、光阑环和传感器连接套。

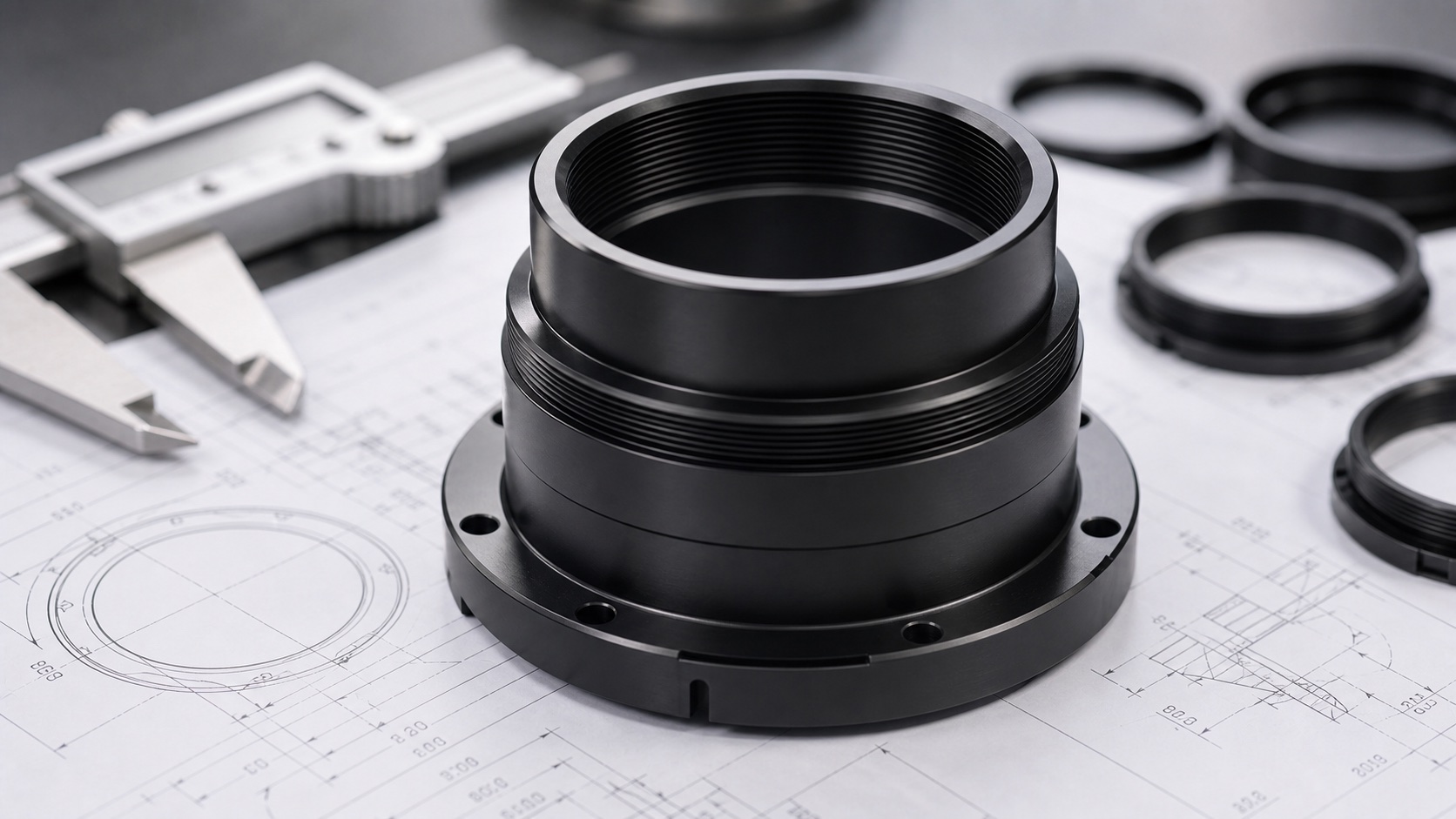

镜筒类光学零件对内孔同轴度、内外螺纹配合、端面垂直度、台阶定位、孔口倒角和表面处理要求较高。图示零件为黑色精密镜筒结构，带有内螺纹、外螺纹、阶梯定位面和安装法兰，可用于镜头、滤光片、光阑或传感器部件的定位安装。支持来图定制、单件打样和小批量加工。

【加工方案】
图纸审核 → 材料确认 → CNC车削内外圆 → 精车/精镗镜头孔 → 车削内外螺纹 → CNC铣削法兰孔位和避让槽 → 去毛刺倒角 → 黑色阳极氧化或发黑处理 → 关键尺寸复检 → 清洁包装出货。

镜筒零件通常以车削为主、铣削为辅。内孔、外圆和螺纹建议尽量在同一基准下完成，以保证同轴度和端面垂直度。对于带法兰孔、定位槽或侧向锁紧孔的结构，可通过车铣复合或二次装夹完成，重点控制基准转换后的孔位一致性。

【加工能力】

加工设备：数控车、车铣复合、CNC加工中心、四轴加工、精密镗孔、攻牙、线切割、精密磨削等。

适用材料：6061、7075、6082 铝合金，304、316L、303 不锈钢，黄铜、紫铜、PEEK、POM 等。

表面处理：黑色阳极氧化、本色阳极、硬质阳极、发黑、钝化、喷砂、抛光、镀镍、内壁消光处理等，可按图纸和装配要求定制。

【技术特点】

1. 同轴度要求高。镜筒内孔、外圆、螺纹和定位台阶通常与光路中心相关，需要重点控制同轴度、圆度和端面跳动。

2. 内外螺纹配合要顺畅。调焦、压圈或转接结构常涉及细牙螺纹，需控制牙型、粗糙度和配合间隙，避免卡滞和松旷。

3. 表面处理影响光学效果。黑色阳极氧化或发黑可降低反光，内壁可根据需求做消光处理，关键配合面需提前确认是否遮蔽。

4. 毛刺与划伤要严格控制。镜片、滤光片和光学传感器周边零件对颗粒、毛刺和划伤较敏感，孔口、螺纹和内腔需清理干净。

【应用场景】

适用于工业相机镜筒、机器视觉检测设备、显微镜附件、激光测距设备、光学实验平台、滤光片压圈、传感器转接套、调焦机构、光阑结构、镜头转接环和精密仪器光学安装组件。

【质量控制】

出货前可按图纸检测内孔尺寸、螺纹通止、内外圆同轴度、端面垂直度、法兰孔位、台阶高度、表面粗糙度和外观质量。对于黑色阳极氧化镜筒，建议在处理后复检关键孔径、螺纹配合和定位台阶，确保表面处理不影响装配。

【常见问题】

问：镜筒零件可以做黑色阳极氧化吗？
答：可以。铝合金镜筒常用黑色阳极氧化，适合降低反光和提升外观一致性，关键配合面可按要求遮蔽或处理后复检。

问：内外螺纹和同轴度可以重点控制吗？
答：可以。镜筒类零件建议尽量统一车削基准，并对内孔、外圆、螺纹和端面进行重点检测。

问：是否支持小批量镜头筒打样？
答：支持。可按客户图纸进行单件打样、小批量试制和复购加工。

问：内壁消光和外观要求可以定制吗？
答：可以根据项目需求评估喷砂、黑色阳极、发黑或其他消光方案，具体以材料和图纸要求为准。

问：下单需要提供哪些资料？
答：建议提供 3D 模型、2D 图纸、材料、数量、表面处理、关键公差、螺纹规格、装配关系和交期要求。
