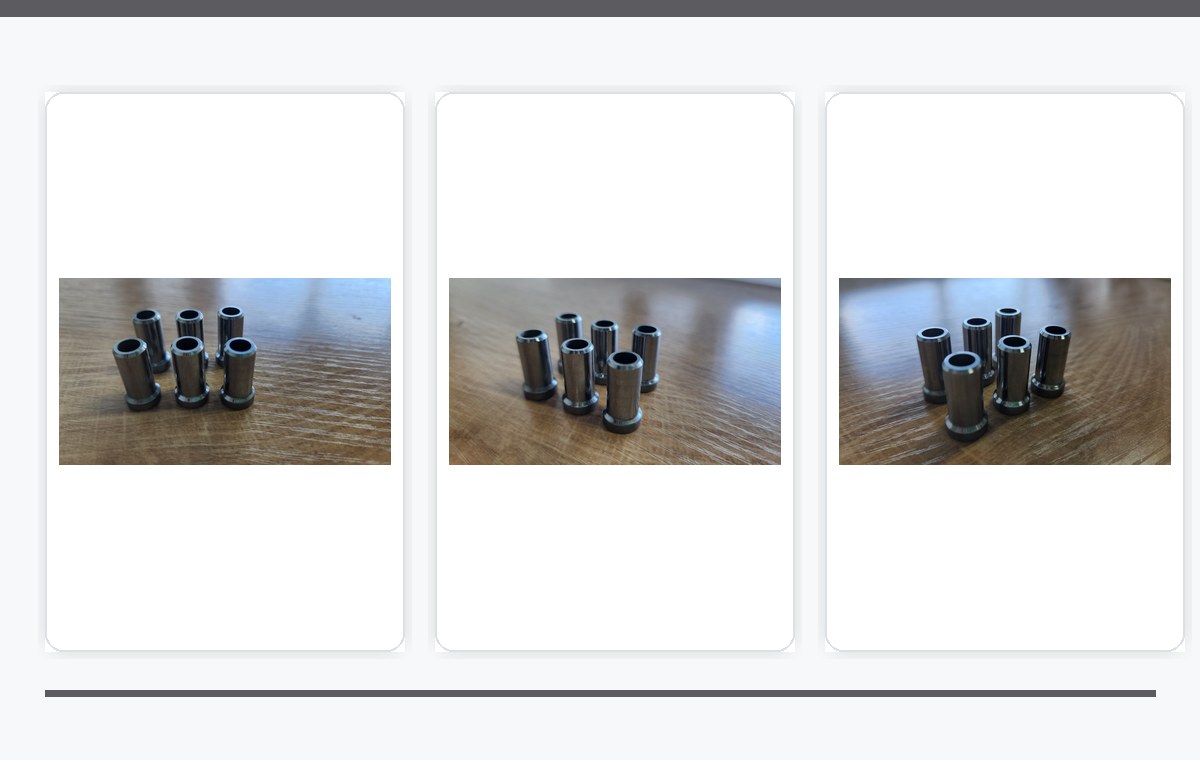

304不锈钢台阶衬套加工，内孔配合和端面台阶怎么一起验？

【本文摘要】304不锈钢台阶衬套加工不能只看外圆，内孔配合、同轴度、台阶高度、端面贴合和孔口毛刺都会影响导向定位和现场装配。

基本介绍

台阶衬套在设备定位、滑动配合和维修替换中很常见。小批量不锈钢精密加工项目里，数量可能不多，但内孔、外圆、台阶端面和倒角都要按装配关系一起看。

数据与来源说明

参考 ISO 2768、GB/T 1804 的一般公差沟通思路、ISO 286 孔轴配合体系，以及 304 不锈钢 CNC 车削项目中关于内孔配合、同轴度、台阶端面和清洗防护的工艺经验；最终验收以客户图纸、样件和技术协议为准。

加工难点拆解

• 内孔与外圆如果同轴度不好，导向件装配后可能出现卡滞或偏磨。
• 台阶高度和端面贴合不稳定，会影响限位、锁紧和装配基准。
• 304不锈钢韧性较高，孔口和端面倒角处容易残留细小毛刺。
• 小批量订单缺少批量纠偏机会，首件检测和后续工艺记录很关键。

工艺应对思路

加工前先确认内孔配合、外圆定位面、台阶端面用途和倒角要求。加工中先建立稳定基准，再完成内孔、外圆、台阶和倒角；完工后复核内孔尺寸、外圆尺寸、同轴度、台阶高度、端面毛刺和清洁包装。

服务流程与承诺

图纸或样件确认 → 材料与公差评审 → 工艺报价 → CNC车削/内孔加工/去毛刺 → 首件检测 → 清洗防护 → 关键尺寸复核 → 包装出货。图纸资料保密，如因加工质量影响装配，支持返修、重做或协商处理。

常见文件 QA

Q：只有 STEP 文件能报价吗？
A：可以先评估结构和大致价格，正式加工建议补充二维图、公差和表面要求。

Q：只有样件照片可以吗？
A：可以先判断加工方向，但关键配合尺寸需要测绘或补充图纸。

Q：小批量交期主要看什么？
A：材料库存、加工复杂度、表面处理、检测要求和是否需要首件确认都会影响交期。

Q：哪些格式比较方便沟通？
A：STEP、DWG、PDF、SolidWorks、IGES 和样件照片都可以配合使用。
