304测试盒支架加工：四个沉孔与顶部孔怎样统一基准？

多面孔支架不应只检查正面孔距。本文依据304测试盒支架图纸，说明沉孔、顶部孔和安装面的评审重点，结合拉丝钝化安排复核，按确认版本组织小批量加工。

基本介绍

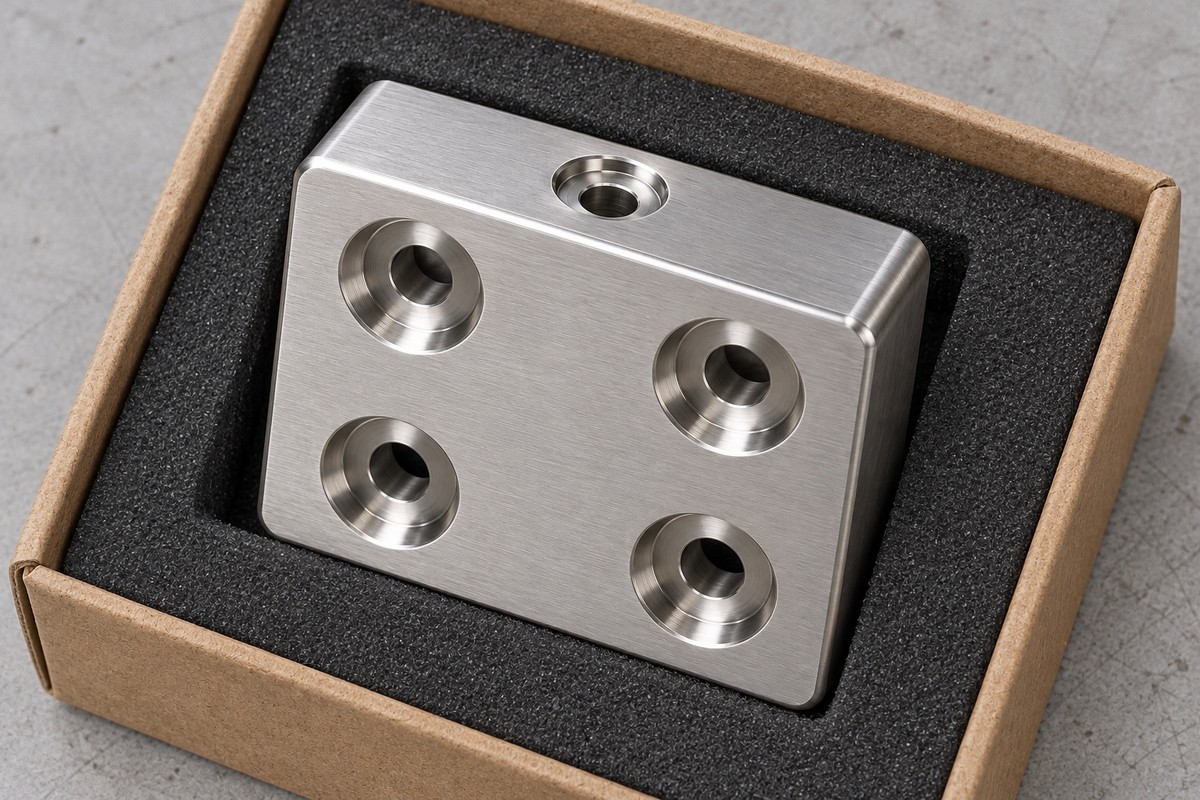

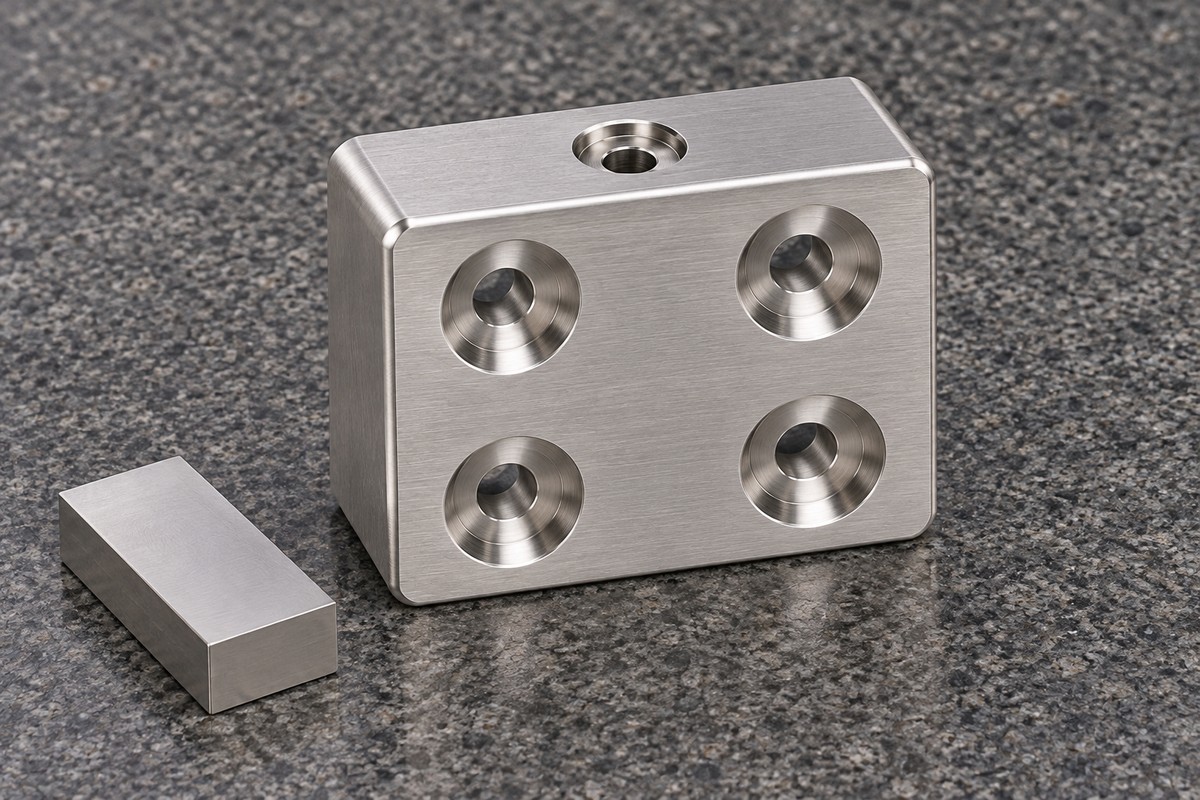

本例依据测试盒支架B版二维图展开，材料标注SUS304，表面要求拉丝钝化。主体为圆角矩形块，正面四个安装孔带沉孔，顶部另设阶梯孔。本文配图为按图生成的结构示意，不是实物交货照片或检测报告。

图纸数据与来源

内部来源为测试盒支架B版图：外廓46毫米乘40毫米、厚16毫米，四角R3；四个安装通孔直径5.5毫米，孔距横向28毫米、纵向22毫米。图中沉孔直径11毫米、深10毫米；顶部孔含直径8.05正负0.05毫米标注。未注尺寸需参考对应三维模型，正式加工前应核对模型与二维图版本。

加工难点拆解

正面沉孔与顶部阶梯孔涉及不同装夹方向。仅检查四孔孔距不能覆盖顶部孔与安装面的关系；沉孔口去毛刺和拉丝方向也会影响装配及外观。不锈钢精密零件加工应在图纸评审阶段明确各面基准。

工艺应对思路

先核对SUS304材料状态、二维图和模型版本，再建立稳定基准，安排外形、圆角及正面安装孔加工，换面完成顶部阶梯孔。去毛刺后按确认方向拉丝并钝化，孔内保护和最终验收阶段按图纸要求执行；具体参数需结合设备和工装确定。

质量检测要点

建议检查外形厚度、四孔孔距与孔径、沉孔深度及顶部孔位置，单独复核交接孔口和边缘毛刺。表面处理后检查拉丝、磕碰及约定配合尺寸，不能以银亮外观代替材料或尺寸验收。

服务流程与承诺

小批量不锈钢非标零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
